1、屠宰场除臭项目介绍

本能工程主要对污水处理站、待宰圈和屠宰车间构(gou)筑物产生的挥发性(xing)有机物及恶臭(chou)气体进行(xing)综(zong)合治(zhi)理(li)。

污水处理区产生的废气主要成分为硫化氢、氨气等。这些废气对厂区的空气质量及室外自然环境有一定的影响，为此该公司十分重视，并决定对其进行全面彻底的治理，欲将废气进行收集、治理，然后达标排放。故委托我公司针对上述废气设计治理方案，根据该公司提供的有关资料，经过现场仔细勘察，认真研究，结合我公司以往的治理技术经验。我们提出如下治理方案，供有关部门领导和公司选择参考。

为了保证厂区没有臭味，根据业主要求，臭气处理后满足《恶臭污染物排放标准》（GB14554-93）中对恶(e)臭(chou)污染物的排放(fang)标准，从而提升(sheng)公司(si)现场环(huan)境，保证环(huan)境不受影响。

2、屠宰场除臭工(gong)程概况

安徽省大别山食(shi)品有(you)限公司西商现代农业食(shi)品产业园项目(mu)污(wu)水站、待(dai)宰(zai)(zai)圈、屠宰(zai)(zai)车间除(chu)臭项目(mu)

3、屠宰场除臭处理系统排放标准

根据业主的要(yao)求，参照(zhao)《环(huan)境空气(qi)质量(liang)标(biao)准》GB3095-2012、《大气(qi)污染综合(he)排放标(biao)准》GB16297-1996，依据《恶臭污染物排放标(biao)准》（GB14554-93）及，本项目废(fei)气(qi)处(chu)理后排放指标(biao)满足15m高空排放标(biao)准，满足如下要(yao)求，保证环(huan)境不受影响(xiang)。

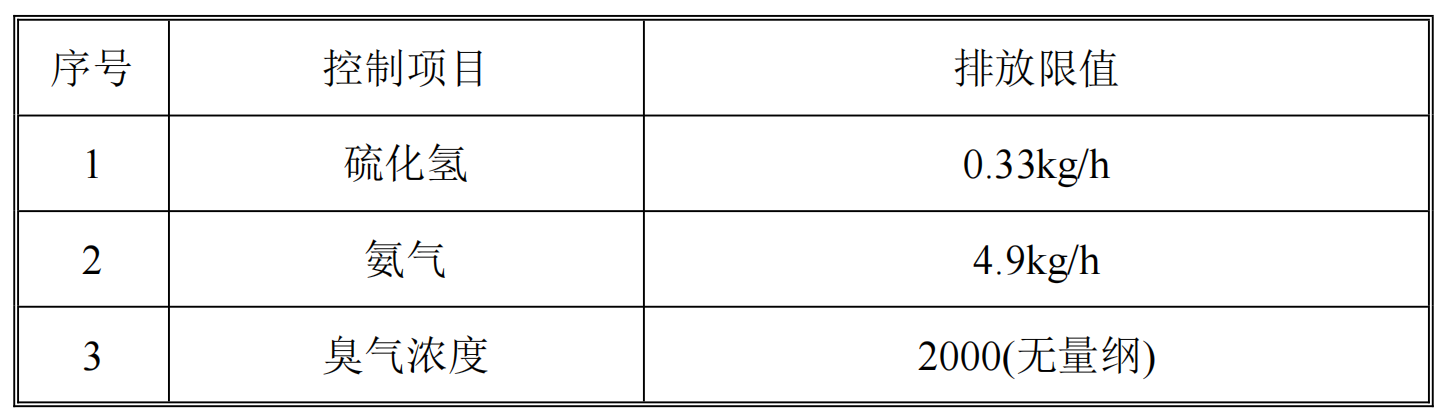

屠宰废水处理排放标准

4、屠宰场除臭工程建设内容

（1）对格栅渠、集水池、调节池、污泥池、厌氧池、污泥脱水间、初沉池进行废气处理，利用负压收集管路将池体内的废气进行收集，输送至废气处理系统中，处理风量为8000m3/h，根据现场情况，设计采用1套(tao)一级碱洗+生物除(chu)臭塔+15m高空排放的除(chu)臭装(zhuang)置。

（2）在待宰圈布设除臭系统，利用负压收集管路将待宰圈的废气进行收集，输送至废气处理系统中，处理风量为30000m3/h，根据现(xian)场情况(kuang)，设计采用(yong)一(yi)套一(yi)级酸洗+生物除臭塔+15m 高空(kong)排放的除臭装置。

（3）在屠宰车间布设除臭系统，利用负压收集管路将屠宰车间的废气进行收集，输送至废气处理系统中，处理风量为60000m3/h，根(gen)据现场(chang)情况，设计(ji)采用一(yi)套一(yi)级洗涤+生物除臭塔+15m高空排放的除臭装(zhuang)置。

5、屠宰场除臭处理工艺流程

污水站、待宰圈预留区除臭系统工艺流程：污水站恶臭气体在后端风机的抽吸作用下****入逆流式碱液洗涤塔，在洗涤塔中通过酸碱中和作用可去除废气中的部分酸性物(wu)(wu)质、灰尘。臭气经(jing)过(guo)一级(ji)洗涤后，再进入生物(wu)(wu)除臭塔。生物(wu)(wu)除臭塔通过(guo)喷洒介质为(wei)生物(wu)(wu)除臭剂，利用(yong)微(wei)生物(wu)(wu)实现臭气的净化(hua)。**后经(jing) 15 米排(pai)气筒达标排(pai)放(fang)。该系统(tong)采用(yong) 2 套 8000m3/h 风(feng)机并联。

待宰圈除臭系统工艺流程：待宰圈(quan)(quan)恶臭(chou)气(qi)体在后端风机的(de)抽吸(xi)作用(yong)下(xia)****入逆流式酸液洗(xi)涤塔，在洗(xi)涤塔中(zhong)通过(guo)酸碱(jian)中(zhong)和/水(shui)洗(xi)作用(yong)可去除(chu)(chu)(chu)废(fei)气(qi)中(zhong)的(de)部(bu)分(fen)碱(jian)性物(wu)(wu)质(zhi)、易溶于水(shui)的(de)物(wu)(wu)质(zhi)、灰尘。臭(chou)气(qi)经(jing)(jing)过(guo)一级洗(xi)涤后，再进入生物(wu)(wu)除(chu)(chu)(chu)臭(chou)塔。生物(wu)(wu)除(chu)(chu)(chu)臭(chou)塔通过(guo)喷(pen)洒介(jie)质(zhi)为生物(wu)(wu)除(chu)(chu)(chu)臭(chou)剂，利用(yong)微生物(wu)(wu)实(shi)现臭(chou)气(qi)的(de)净化。 **后经(jing)(jing) 15 米排(pai)气(qi)筒达(da)标排(pai)放。待宰圈(quan)(quan)除(chu)(chu)(chu)臭(chou)系(xi)统采用(yong) 2 套 10000m3/h 风机并联。

屠宰车间除臭(chou)(chou)(chou)系(xi)统(tong)工(gong)艺流程：屠(tu)宰车间恶臭(chou)(chou)(chou)气(qi)体在后端风机的(de)抽吸作(zuo)用下****入逆流式水(shui)洗(xi)塔(ta)，在洗(xi)涤(di)塔(ta)中(zhong)(zhong)通过水(shui)洗(xi) 作(zuo)用可去除(chu)废气(qi)中(zhong)(zhong)的(de)部分易溶于水(shui)的(de)物质、灰尘(chen)。臭(chou)(chou)(chou)气(qi)经过一级洗(xi)涤(di)后，再进入生物除(chu)臭(chou)(chou)(chou)塔(ta)。生物除(chu)臭(chou)(chou)(chou)塔(ta)通过喷洒介质为生物除(chu)臭(chou)(chou)(chou)剂，利用微生物实现(xian)臭(chou)(chou)(chou)气(qi)的(de)净化。**后经 15 米排气(qi)筒达标排放。水(shui)洗(xi)塔(ta)中(zhong)(zhong)可以添(tian)加纯天(tian)然(ran)植物液除(chu)臭(chou)(chou)(chou)剂。屠(tu)宰车间除(chu)臭(chou)(chou)(chou)系(xi)统(tong)采用 2 套 30000m3/h 废气(qi) 处理(li)系(xi)统(tong)并联。

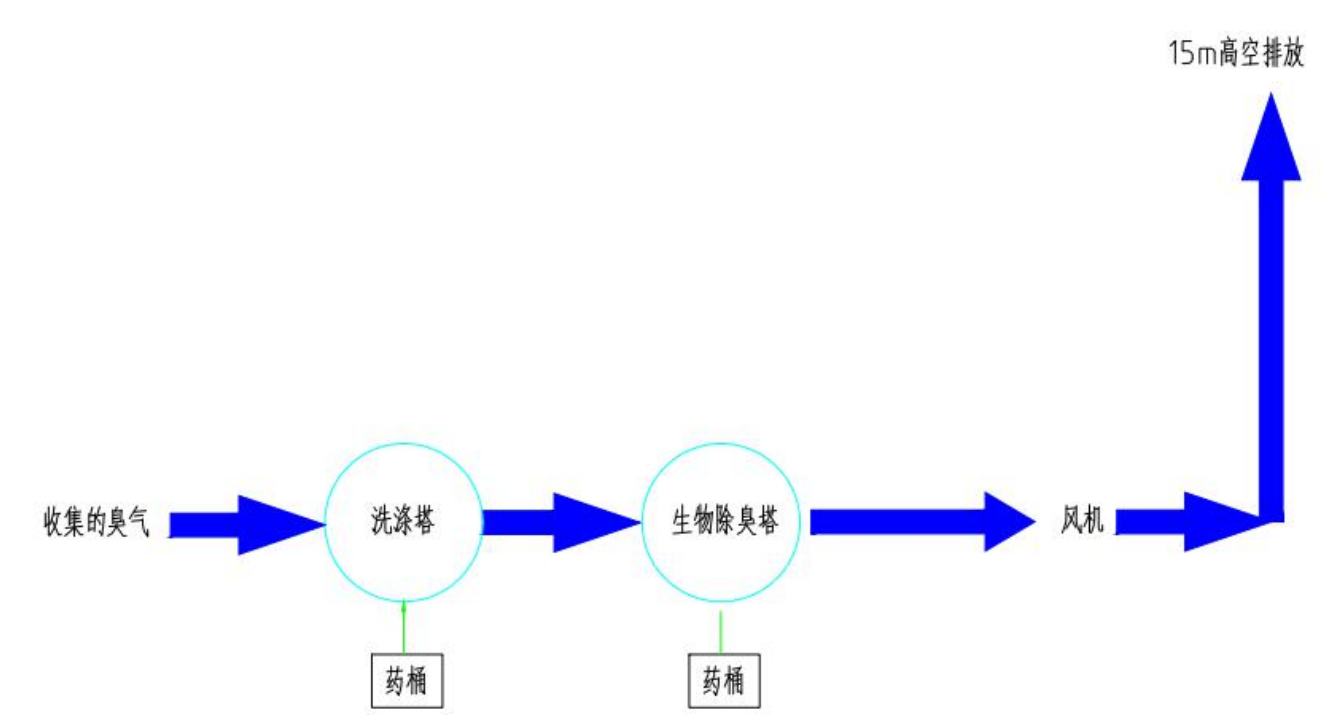

屠宰场臭气处理工艺流程

6、屠宰场除臭原理及性能特点

化学洗(xi)涤塔原理是在塔内通过喷洒介质与有(you)害气体接触，使有(you)害气体在介质中溶解、发生(sheng) 不可逆的(de)化学反(fan)应，生(sheng)成新(xin)的(de)无臭物质以(yi)达到脱臭的(de)目的(de)。

化学洗涤(di)塔除臭过程及原理如下(xia)：

经收集的(de)(de)(de)恶(e)废(fei)气体进入净(jing)(jing)化(hua)(hua)塔(ta)填(tian)料层(ceng)时，废(fei)气与填(tian)充式涤气净(jing)(jing)化(hua)(hua)塔(ta)内的(de)(de)(de)净(jing)(jing)化(hua)(hua)液(ye)(ye)(ye)(ye)充分接触，气液(ye)(ye)(ye)(ye)两相间的(de)(de)(de)传(chuan)质是在填(tian)料表面的(de)(de)(de)液(ye)(ye)(ye)(ye)体与气体间的(de)(de)(de)相界面上进行，空气中或水(shui)中的(de)(de)(de)恶(e)臭(chou)粒子被水(shui)分子被膜(mo)所包围(wei)(wei)着(zhe)，此时的(de)(de)(de)脱臭(chou)必须先破坏(huai)水(shui)分子被膜(mo)，再将其中的(de)(de)(de)恶(e)臭(chou)粒子加(jia)(jia)以捕捉。净(jing)(jing)化(hua)(hua)液(ye)(ye)(ye)(ye)为与需深度处理废(fei)气相对应(ying)的(de)(de)(de)酸碱溶液(ye)(ye)(ye)(ye)或植物脱臭(chou)液(ye)(ye)(ye)(ye)。净(jing)(jing)化(hua)(hua)液(ye)(ye)(ye)(ye)可不(bu)断循(xun)环使用，为保证(zheng)除臭(chou)效果(guo)，每隔一定(ding)时间添加(jia)(jia)一定(ding)量净(jing)(jing)化(hua)(hua)液(ye)(ye)(ye)(ye)，添加(jia)(jia)量视使用环境(jing)范围(wei)(wei)而(er)定(ding)。到(dao)更换周期时把(ba)废(fei)液(ye)(ye)(ye)(ye)排放并配好新的(de)(de)(de)净(jing)(jing)化(hua)(hua)液(ye)(ye)(ye)(ye)即可。

污水站除臭系统中化学洗涤塔采用的化学药(yao)剂(ji)为(wei) 2%-6%浓度的(de)氢(qing)氧化钠溶。待宰圈除臭系统中化(hua)学(xue)洗涤塔采用的(de)化(hua)学(xue)药(yao)剂为次(ci)氯酸(suan)钠(na)溶液、6%浓度(du)的(de)硫酸(suan)溶液。

屠宰车间除臭系统中化学洗涤塔采用的化学药(yao)剂(ji)为稀(xi)释(shi)比(bi)为 1:100 的植物脱臭液、水。

同(tong)时，因(yin)喷淋及废气流速的影响(xiang)，化学洗涤塔(ta)顶端(duan)出气口(kou)会有较多的雾(wu)沫(mo)(mo)生(sheng)成，我司在出口(kou)设置(zhi)除雾(wu)器(qi)，可(ke)将大(da)(da)量的雾(wu)沫(mo)(mo)去(qu)除，从而有效减少净化塔(ta)内的水汽散失。本设计除雾(wu)器(qi)选用(yong)(yong) 丝(si)网除沫(mo)(mo)器(qi)，是一种高(gao)效的气液分离装置(zhi)，广泛用(yong)(yong)于化工、石油、硫(liu)酸(suan)、医药、轻工、冶(ye)金(jin)、机械、建筑、航(hang)空、海运、环保等(deng)工业中。其主(zhu)要用(yong)(yong)于分离直径大(da)(da)于 10μm～50μm 的液滴，工作原理如下(xia)：

当带(dai)有雾沫的(de)(de)(de)气体(ti)(ti)以一(yi)定速度(du)上升通过丝(si)(si)网(wang)时，由(you)于雾沫上升的(de)(de)(de)惯性(xing)作用(yong)，雾沫与丝(si)(si)网(wang)细丝(si)(si)相碰撞而(er)被附着(zhe)在细丝(si)(si)表(biao)(biao)面(mian)上。细丝(si)(si)表(biao)(biao)面(mian)上雾沫的(de)(de)(de)扩散、雾沫的(de)(de)(de)重力沉降，使(shi)雾沫形(xing)成较(jiao)大的(de)(de)(de)液滴沿(yan)着(zhe)细丝(si)(si)流至(zhi)两根(gen)丝(si)(si)的(de)(de)(de)交接点(dian)。细丝(si)(si)的(de)(de)(de)可润湿性(xing)、液体(ti)(ti)的(de)(de)(de)表(biao)(biao)面(mian)张(zhang)力及细丝(si)(si)的(de)(de)(de)毛细管作用(yong)，使(shi)得液滴越来(lai)越大，直(zhi)到(dao)聚集的(de)(de)(de)液滴大到(dao)其自(zi)身(shen)产(chan)生的(de)(de)(de)重力超过气体(ti)(ti)的(de)(de)(de)上升力与液体(ti)(ti)表(biao)(biao)面(mian)张(zhang)力的(de)(de)(de)合力时，液滴就从(cong)细丝(si)(si)上分(fen)离(li)下落。气体(ti)(ti)通过丝(si)(si)网(wang)除(chu)沫器(qi)后，基本上不含雾沫。

分离气体中的(de)雾(wu)沫(mo)，以(yi)改善操作(zuo)(zuo)条件，优化(hua)工艺指标(biao)，减少(shao)设备腐蚀，延长(zhang)设备使(shi)用寿(shou)命(ming)，增加处理量及回收有价值的(de)物(wu)料，保护环境，减少(shao)大(da)气污染等。结构简单(dan)体积小(xiao)，除沫(mo)效率高，阻力(li)小(xiao)，重量轻(qing)，安装、操作(zuo)(zuo)、维修方便(bian)，丝网(wang)除雾(wu)器对(dui)粒径≥10-50μm的(de)雾(wu)沫(mo)，捕(bu)集效率达(da) 98%-99.8%，而气体通过除雾(wu)器的(de)压力(li)降却(que)很(hen)小(xiao)，只(zhi)有 100-300Pa，有利于(yu)提高整体设备的(de)除臭效率。

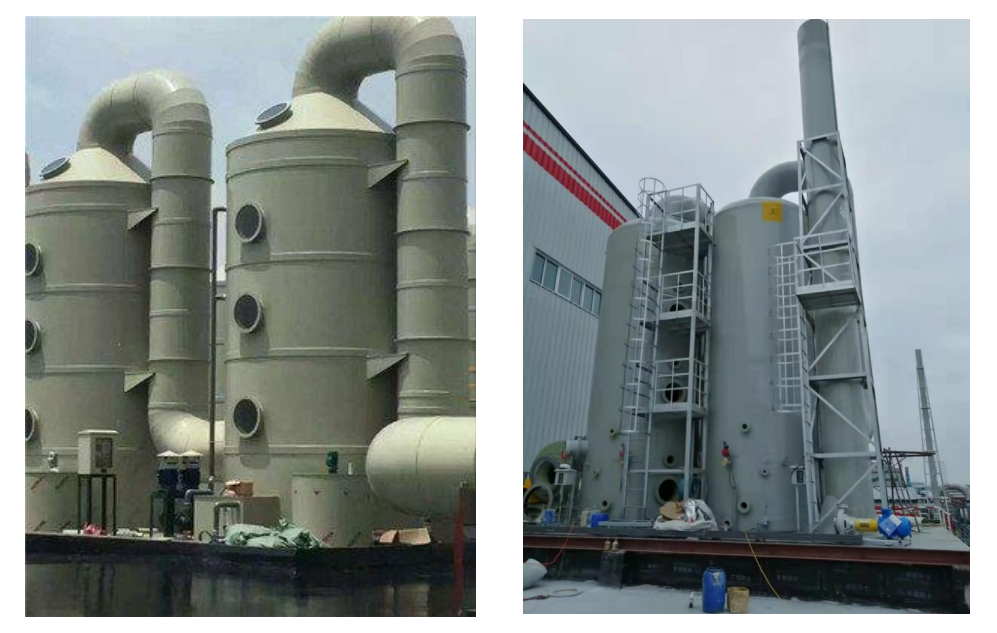

屠宰场臭气处理

7、屠宰场除臭设备的构成

化(hua)学洗(xi)涤(di)塔为圆形塔体。

从下(xia)至上结构由给(ji)排(pai)水系统(tong)、贮液箱(xiang)、水泵(beng)、进风段(duan)、布气层、支(zhi)撑层、填料层、喷淋段(duan)、除雾器层、出(chu)风段(duan)等(deng)组成。操(cao)作(zuo)(zuo)方便，便于安装检(jian)修，强度(du)高，占地(di)面积小。其中各部分的作(zuo)(zuo)用如(ru)下(xia)：

①贮液箱：确(que)保净化液循环使(shi)用(yong)，在该系统上(shang)(shang)有加药管(guan)，并在吸液管(guan)上(shang)(shang)加有滤(lv)液装置；

②水泵：喷淋液(ye)循环工作(zuo)的(de)动力设备；

③填料层(ceng)：增大废气与(yu)填料以及(ji)循环液接(jie)(jie)触面积，并能使废气与(yu)液体(ti)均匀(yun)充分接(jie)(jie)触；

④喷(pen)(pen)淋(lin)段：在净化(hua)塔的内部安装(zhuang)的喷(pen)(pen)淋(lin)系(xi)统，在喷(pen)(pen)淋(lin)管道(dao) 上安装(zhuang)了喷(pen)(pen)淋(lin)头(tou)，能保证(zheng)废气与循环液(ye)接触效果；

⑤进风段(duan)：设备废气进风口；一家专注食品工业(ye)水治理的企业(ye)

⑥布(bu)气层：能(neng)让(rang)待处(chu)理风量均匀的(de)分布(bu)在设备里，确保整(zheng)体的(de)处(chu)理效果(guo)；

⑦支撑层(ceng)：填料层(ceng)和(he)除雾器层(ceng)的(de)支撑架，同时也起(qi)到设备的(de)加强加固(gu)等作用；

⑧除雾器层：是处理设备的重要组(zu)成(cheng)部分，起(qi)以(yi)分离气液(ye)的作用，同时也可以(yi)起(qi)到拦截废气中(zhong)颗(ke)粒物(wu)和(he)絮状物(wu)的作用；

⑨出风段：设(she)备中(zhong)排放口；

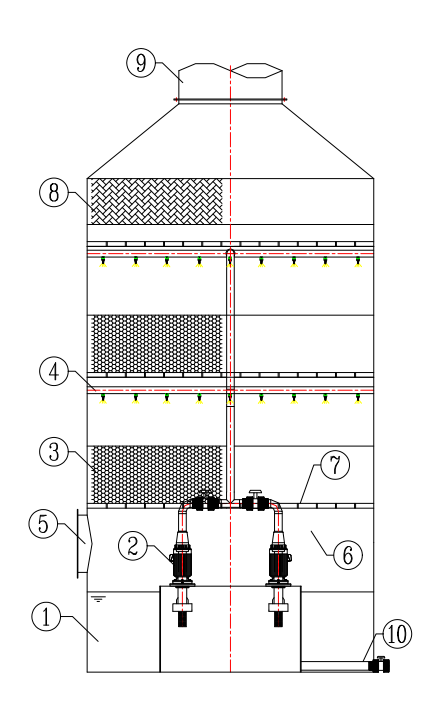

屠宰场臭气处理设备内部结构
